Als internationale Leitmesse für Wasser-, Abwasser- und Umwelttechnologien ist die IFAT ein zentraler Treffpunkt für Betreiber, Planer und Anbieter von Prozess- und Messtechnik. Dort stehen Prozessstabilität, Datenqualität und die frühzeitige Erkennung von Abweichungen im laufenden Betrieb im Fokus. Ein Messparameter, der in diesem Zusammenhang immer wichtiger wird, ist Trübung.
Trübung ist in Trink- und Abwasserprozessen weit mehr als ein Qualitätskennwert: Richtig gemessen wird sie zum Frühindikator für Abweichungen und zum Regelsignal für Flockung und Filtration. Besonders anspruchsvoll ist dabei die Feintrübung, etwa nach Filtration oder in Klarwasserbereichen, da hier bereits kleinste Veränderungen zuverlässig messtechnisch erfasst werden müssen. Voraussetzung dafür ist ein Messsignal mit hoher Reproduzierbarkeit und ausreichender Stabilität. Der Beitrag zeigt, wie Trübungswerte im Betrieb belastbar nutzbar werden und welche Anforderungen sich daraus an Messung und Signalqualität ableiten.
Trübung als Frühindikator im Prozessalltag Trübung beschreibt die Lichtstreuung durch fein verteilte Partikel im Wasser. Damit liefert sie kein spezifisches Stoffsignal, sondern ein optisches Summensignal. Gerade deshalb reagiert sie schnell auf Veränderungen im Prozess und eignet sich, um Trends zu erkennen, bevor Störungen deutlich in anderen Parametern sichtbar werden.
In der Trinkwasseraufbereitung können Trübungsanstiege auf veränderte Rohwasserbedingungen hinweisen, etwa bei Wettereinflüssen, Quellenwechsel oder Aufwirbelungen. In der Abwasserbehandlung zeigt Trübung häufig, wie stabil Feststoffentfernung, Koagulation und Flockung laufen und ob nachgeschaltete Stufen wie Filtration oder Ablaufbereiche im Zielkorridor bleiben. Der praktische Mehrwert entsteht dann, wenn der Messwert nicht isoliert betrachtet wird, sondern in den Kontext von Betriebszuständen und Prozessereignissen eingeordnet wird – das ist eine Aufgabe der Prozessführung, nicht des Sensors allein.
Die Messstelle entscheidet, ob der Wert wirklich hilft Viele Diskussionen über unplausible Trübungswerte haben eine gemeinsame Ursache: Die Messstelle beantwortet nicht klar, welche betriebliche Frage sie unterstützen soll. Eine einfache Leitfrage hilft bei Planung und Betrieb: Welche Entscheidung soll der Trübungswert ermöglichen?
In der Trinkwasseraufbereitung dient die Rohwassertrübung vor allem als Ereignisindikator, der frühzeitig auf veränderte Rohwasserbedingungen hinweist und Anpassungen in nachfolgenden Aufbereitungsstufen erforderlich machen kann. Nach Koagulation und Flockung kann Trübung Hinweise geben, ob die Prozessführung im geeigneten Fenster liegt und ob Dosierstrategien angepasst werden sollten. Besonders relevant ist die Messung am Filterabgang: Sie unterstützt die Erkennung von Filterdurchbrüchen und eine bedarfsgerechte Rückspülstrategie, wenn Trübungswerte nicht isoliert interpretiert, sondern in eine übergeordnete Mess- und Regelstrategie eingebettet werden.
In kommunalen und industriellen Abwasseranlagen sind Messpunkte nach der Flockung oder im Ablauf besonders verbreitet. Dort dient Trübung als laufender Stabilitätsindikator, der Lastwechsel oder Störungen früh sichtbar macht.
Für beide Welten gilt: Eine Messstelle muss hydraulisch ruhig betrieben werden. Wechselnde Druckverhältnisse, Teilfüllung, Toträume oder Luftansaugungen führen zu Messartefakten und erschweren jede Regelung.
Im Folgenden liegt der Schwerpunkt auf der Feintrübung, weil sie in der Praxis besonders häufig als Frühindikator nach Filtration und in Klarwasserbereichen genutzt wird und dabei hohe Anforderungen an Messstelle und Signalqualität stellt.
Feintrübung: Warum niedrige Werte messtechnisch anspruchsvoller sind Für die Messung im Feintrübungsbereich, etwa nach Filtration oder in Klarwasserzonen, gelten andere Anforderungen als für hochbeladene Medien. Das eigentliche messtechnische Problem ist nicht das Messprinzip selbst, sondern die Signalqualität bei sehr geringer Partikelkonzentration: Das Nutzsignal liegt nah am Grundrauschen, kleinste Störeinflüsse – eine Luftblase, eine Ablagerung auf der Optik, ein Temperatursprung – verfälschen das Ergebnis überproportional.
Entscheidend sind deshalb zwei Eigenschaften, die in der Praxis oft unterschätzt werden. Erstens die Langzeitstabilität der Lichtquelle: Eine LED verliert über Zeit an Intensität, und ohne aktive Kompensation driftet das Signal, ohne dass eine tatsächliche Störung vorliegt. Zweitens das Signal-Rausch-Verhältnis: Je weniger Partikel im Medium, desto wichtiger ist es, dass das Gerät echte Trübungsänderungen von Messrauschen unterscheiden kann.
Der DULCOEYE LT von ProMinent ist für diesen Bereich ausgelegt. Er misst im Bereich 0 bis 100 NTU nach dem nephelometrischen Prinzip gemäß ISO 7027 mit einer 860-nm-Infrarot-LED und verfügt über eine automatische Kompensation der Lichtquellenalterung. Für die Betriebspraxis bedeutet das: Das Signal bleibt auch über längere Betriebszeiträume stabil, ohne dass regelmäßige manuelle Korrekturen erforderlich sind.
Typische Fehlerquellen, die Messwerte verfälschen Ein häufiger Störeinfluss sind Luftblasen. Schon sehr kleine Blasen streuen Licht stark und erzeugen scheinbar hohe Trübungswerte. Ursachen liegen oft in der Probenhydraulik, etwa durch Undichtigkeiten, ungünstige Einbausituationen, Druckschwankungen oder Kavitation. Für den robusten Dauerbetrieb helfen zwei Dinge: eine saubere hydraulische Auslegung und eine Sensorik, die Störeinflüsse erkennt. Der DULCOEYE LT begegnet diesem Problem gezielt: Sowohl die hydraulische Auslegung der Durchflusszelle als auch die interne Signalverarbeitung wahren die Messqualität auch bei auftretenden Luftblasen.
Ebenfalls relevant sind Verschmutzungen und Ablagerungen in der Messzone, zum Beispiel Biofilm, Flockenablagerungen oder Eisen- und Manganausfällungen. Hier entscheidet die Kombination aus geeigneter Einbausituation und wartungsfreundlicher Konstruktion über die Langzeitstabilität. Ein Ansatz ist eine Messzelle mit stetigem Durchfluss, die eine sanfte hydrodynamische Selbstreinigung unterstützt. Beim DULCOEYE LT ist dieses Prinzip konstruktiv umgesetzt: Der kontinuierliche Durchfluss erzeugt eine sanfte hydrodynamische Selbstreinigung, die ohne separates Reinigungsmodul auskommt.
Ein dritter Klassiker sind Rückspülungen und Prozesszyklen. Rückspülvorgänge erzeugen erwartbare Trübungsprofile. Wer diese Muster nicht als normalen Betriebszustand abbildet, bekommt unnötige Alarme und verliert Vertrauen in den Messwert. In der Praxis bewährt es sich, Alarme mit Zuständen zu verknüpfen und Trends auszuwerten, statt ausschließlich starre Grenzwerte zu nutzen. Belastbar wird das Signal vor allem dann, wenn Trübungswerte mit Betriebszuständen und Durchflussinformationen gemeinsam ausgewertet werden.
Vom Messwert zur Prozessführung: Trübung als Regelsignal Trübung entfaltet ihren größten Nutzen, wenn sie aktiv in die Prozessführung eingebunden wird. In Koagulation und Flockung kann ein Trübungssignal als Rückmeldung dienen, um Dosiermengen an wechselnde Wasserbedingungen anzupassen. Entscheidend ist dabei das Zusammenspiel aus Messung, Auswertung und Stellgröße: Der Messwert muss konsistent und reproduzierbar vorliegen, und die Regelstrategie sollte Prozesszustände wie Lastwechsel, Rückspülphasen oder Ventilumschaltungen berücksichtigen. Ziel ist dabei selten ein einzelner fixer Wert, sondern ein stabiles Prozessfenster mit reproduzierbarer Feststoffentfernung.
Im Filtrationsbetrieb kann die Trübung am Filterabgang als Signal für Rückspülungen dienen. Statt rein zeitgesteuerter Intervalle wird der tatsächliche Filterzustand berücksichtigt. Das kann die Betriebssicherheit erhöhen, da Durchbrüche früher erkannt werden, und gleichzeitig Ressourcen sparen, weil Rückspülungen gezielter ausgelöst werden.
Zunehmend gewinnt zudem die Trendanalytik an Bedeutung. Nicht nur der absolute Wert, sondern die Geschwindigkeit einer Veränderung oder das Auftreten atypischer Muster liefert Hinweise auf beginnende Störungen. Damit solche Ansätze funktionieren, muss das Trübungssignal schnell genug reagieren und gleichzeitig stabil genug sein, um Fehlalarme zu vermeiden. Als Kennwerte, die in der Praxis dafür herangezogen werden, gelten unter anderem Wiederholbarkeit, Auflösung und Reaktionszeit. Beim DULCOEYE LT liegen beispielsweise eine Auflösung von 0,001 NTU, eine Wiederholbarkeit von < 0,5 % und eine Antwortzeit T90 von 5 Sekunden vor.
Voraussetzungen für zuverlässige Trübungsmessung im Dauerbetrieb Damit Trübung als Regelgröße taugt, muss die Messung langfristig stabil bleiben. Dazu gehören robuste Bauweise, geeignete Probenführung und ein klares Wartungskonzept. In der Praxis unterstützen Funktionen wie die Kompensation von Lichtquellenalterung, die hydrodynamische Selbstreinigung der Messzelle sowie die automatische Luftblasenerkennung und -korrektur die Signalstabilität im Dauerbetrieb.
Ebenso wichtig sind definierte Betriebsbedingungen der Messzelle. Für den DULCOEYE LT sind Flussraten von 20 bis 30 Litern pro Stunde und ein Prozessdruck von 1 bis 3 bar spezifiziert, was sicherstellt, dass die hydrodynamischen Bedingungen in der Messzelle reproduzierbar bleiben. Die Signalparameter des DULCOEYE LT sind auf die typischen Anforderungen in Trinkwasser- und Filtrationsprozessen abgestimmt. Eine Genauigkeit von ± 2 % ± 0,02 NTU gewährleistet verlässliche Absolutwerte als Basis für die Prozessführung. Eine Wiederholbarkeit von < 0,5 % ist relevant für Anwendungen, in denen gesetzliche Grenzwerte dauerhaft und dokumentierbar unterschritten werden müssen, wie es Trinkwasserverordnungen in vielen Ländern fordern.
Die Auflösung von 0,001 NTU ermöglicht es, langsame Trendveränderungen frühzeitig zu erkennen, bevor sie messtechnisch relevant werden. Die Antwortzeit T90 von 5 Sekunden ist kurz genug, um Trübungsanstiege bei Filterdurchbrüchen rechtzeitig zu erfassen und eine bedarfsgerechte Rückspülung auszulösen, und gleichzeitig ausreichend gedämpft, um Signalspitzen durch einzelne Luftblasen oder kurze Druckstöße nicht als Alarmereignisse zu werten.
Für die Einbindung in Mess- und Regelkonzepte ist eine RS-485-Schnittstelle implementiert. Das Gehäuse ist in Edelstahl 316L ausgeführt und nach IP68 geschützt. Für Inbetriebnahme und Qualitätssicherung stehen 1-Punkt- und 2-Punkt-Kalibrierung sowie Kalibrieroptionen mit Formazin zur Verfügung, kompatibel mit den gängigen Trinkwasserverordnungen. Die Festkörper-Verifizierung ermöglicht darüber hinaus eine schnelle Funktionskontrolle direkt vor Ort, ohne dass Kalibrierlösungen benötigt werden.
Fazit Trübung gehört zu den am häufigsten eingesetzten Messgrößen in der Wasser- und Abwassertechnik. Ihr Nutzen hängt weniger vom Messwert selbst ab als von der praktischen Umsetzung. Wer Messstelle, Probenhydraulik und Auswertung konsequent auf die betriebliche Fragestellung ausrichtet, erhält einen schnellen Frühindikator und ein belastbares Signal für die Prozessführung. Gerade in der Trinkwasserversorgung, wo die Einhaltung gesetzlicher Grenzwerte unmittelbar gesundheitsrelevant ist, kommt einer präzisen und stabilen Trübungsmessung eine zentrale Rolle zu.
Detaillierte Informationen zur Integration des DULCOEYE LT in bestehende Mess- und Regelkonzepte sowie zu Installations- und Kalibrieroptionen finden Sie unter DULCOEYE LT – Optischer Sensor für Feintrübung oder sprechen Sie direkt mit den ProMinent Expertinnen und Experten auf der IFAT: Halle A3.451 und C1.316.
Autorin:
Über ProMinent GmbH Die ProMinent Unternehmensgruppe ist Hersteller von Komponenten und Systemen für die Dosiertechnik sowie zuverlässiger Lösungspartner für die Wasseraufbereitung und digitales Fluidmanagement. Hauptsitz der Unternehmensgruppe ist Heidelberg. Mehr als 3.000 Mitarbeiterinnen und Mitarbeiter in rund 50 eigenen Vertriebs- und Servicegesellschaften sowie 12 Produktionsstätten arbeiten täglich daran, ProMinent Kunden individuelle Lösungen und den gewohnt kompetenten Service anzubieten.
Weitere Informationen: www.prominent.com
|
|
Trübungsmessung als Frühindikator in der Trink- und Abwasserbehandlung (Bild: AdobeStock)
|
|

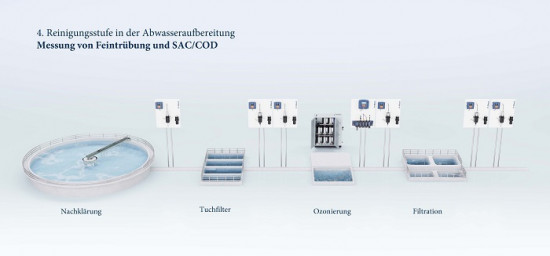

Typische Messpunkte für Feintrübung in der 4. Reinigungsstufe einer kommunalen Kläranlage: nach der Nachklärung, am Tuchfilter, nach der Ozonreaktion und nach der Filtration. (Bild: ProMinent)
|
|

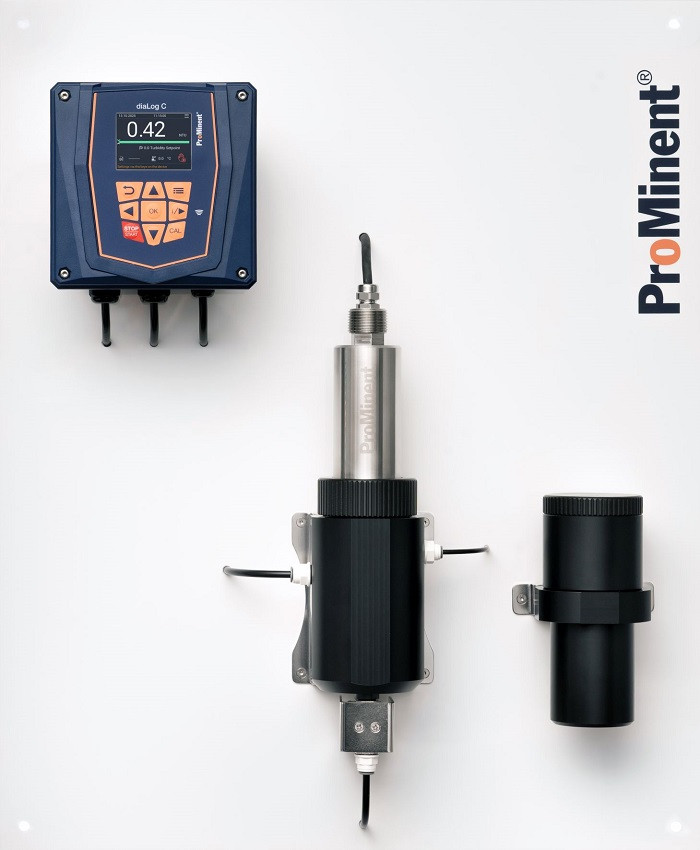

Beispielaufbau für die Feintrübungsmessung: Optischer Trübungssensor DULCOEYE LT auf Messplatt. (Bild: ProMinent)
|
|

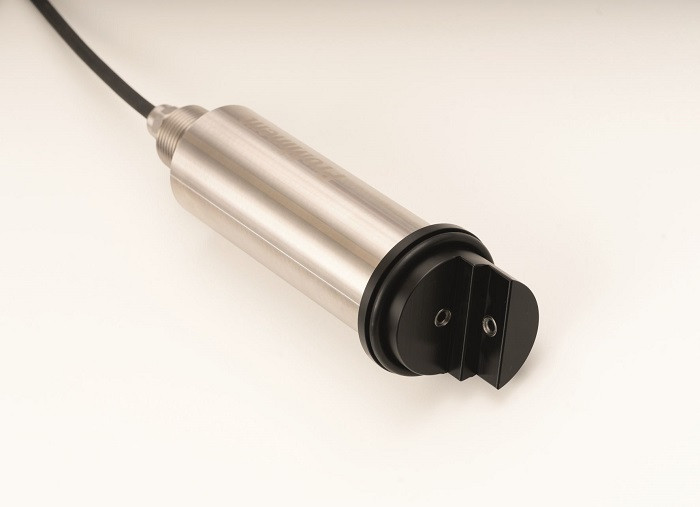

DULCOEYE LT als Beispiel für optische Feintrübungsmessung. (Bild: ProMinent)
|
